TEIV-1+ Interphone à clavier

Référence Produit: 1008317110

Turbine Etendu IP Vidéo avec clavier et afficheur

  • Interphone à clavier numérique complet, avec touches de défilement, validation et annulation
  • Peut contrôler l'ouverture de la  porte via un relais E/S
  • Technologie audio puissante comprenant une pression sonore élevée, un contrôle automatique du volume et un système actif d'annulation de l'écho du bruit
  • Vidéo HD avec une résolution jusqu'à 1080p
  • Objectif grand angle
  • Afficheur OLED
  • Plateforme matérielle haute performance avec 4x Cortex-A53 et 512MB LPDDR4 RAM
  • Conforme ONVIF
  • IP66- Résistant à la saleté, à la poussière et à l'eau (avec boitier A-33)

Poste vidéo
Interphone d'accès
SIP
ONVIF Conformant
UL Mark Interphonie certifiée UL
IC-Edge
IP66 IP-66
IK07 IK08
HD Voice Qualité de voix HD
Active Noise Cancelling Suppression de Bruit Active
HD Video
H.264

Le TEIV-1+ est conçu à partir des derniers interphones Turbine Vidéo pour offrir un interphone à clavier complet permettant à l'utilisateur de saisir un code PIN (jusqu'à 6 chiffres), offrant ainsi une fonction de contrôle d'accès simple mais sécurisée. Le clavier peut également être utilisé par les visiteurs pour composer le numéro d'annuaire d'un interphone dans le bâtiment, ou utiliser les touches de défilement pour rechercher un contact dans le carnet d'adresses.

Tous les postes IP de la série Turbine utilisent les dernières technologies pour offrir une qualité audio inégalée. Voici quelques-unes des nombreuses caractéristiques : Qualité vocale HD, Open Duplex, annulation active du bruit, microphone MEMS, amplificateur de classe D de 10 W et grille de haut-parleur de conception unique. Ces caractéristiques, associées à plus de 70 ans d'expérience de notre société en matière de technologie acoustique, ne sont que quelques-uns des nombreux facteurs qui contribuent à notre qualité audio supérieure. La gamme d'interphones vidéo IP Turbine élargit cet ensemble de fonctionnalités avec la vidéo HD à large champ de vision, le PTZ numérique et la prise en charge des formats H.264 et MJPEG.

  • Technologie audio puissante comprenant une pression sonore élevée, un contrôle automatique du volume et un système actif de réduction de l'écho sonore.
  • Afficheur OLED
  • Plateforme matérielle haute performance avec 4 cœurs de CPU Cortex-A53 et 512MB LPDDR4 RAM
  • Conception anti-vandalisme
  • IP66- Résistant à la saleté, à la poussière et à l'eau (applicable avec le boitier TA-33)
  • Conforme avec la cybersécurité
  • Peut fonctionner en mode SIP, IC-EDGE et ICX-AlphaCom

Voir Zenitel Wiki pour plus d'information



AUDIO
Puissance de niveau de pression acoustique (SPL) à 1 m en mode open duplex 90 dB
SPL à 1 m en half-duplex 100 dB
SPL à 1 m en distribution de programme audio et annonce vocale 100 dB
Annulation du bruit - Suppression de bruit musical Oui
Codecs G.711, G.722, G.729
Gamme de fréquence, Codec G.722 200 Hz – 7000 Hz
Technologie audio Modes: Full open duplex, open duplex commuté
Tampon de gigue adaptatif
Générateur local de tonalité
Mixage audio – Conversations et appels de groupe
Détection de niveau du son, Alarme au cri (uniquement sur AlphaCom / ICX AlphaCom)
Contrôle automatique du gain (microphone)
Amplificateur interne 10 W class D
Haut-parleur interne 10 W
Technologie du microphone MEMS numérique, microphone omnidirectionnel
Contrôle automatique du volume (AVC) Oui
Annulation de l'écho acoustique (AEC) Oui
VIDÉO
Capteur d'images 1/2.5" RGB CMOS
Lentille F 2.0, iris fixe
Sensibilité à la lumière Jusqu'à 1 lux
Résolution 240 / 480p / 960x720p / 1440x1080p*
Fréquence d'images Jusqu'à 30 IPS en 1440 x 1080p **
Codecs supportés MJPEG, H.264 ***
PTZ numérique Oui
Zoom numérique Jusqu'à 2x
Champ de vision Configurable jusqu'à 180 degrés horizontalement et verticalement
Flux de vidéos simultanées 6 (1x SIP H.264, 2x HTTP MJPEG, 3 sessions RTSP)
* MJPEG ne prend pas en charge les résolutions 720p et 1080p.
** 30 FPS n'est pris en charge qu'en mode H.264, tandis que MJPEG est limité à 10 FPS.
*** Le mode ICX AlphaCom prend en charge uniquement le mode RTSP H.264, tandis que les autres modes prennent en charge SIP H.264.
MATÉRIEL
Connecteur Ethernet 1 x RJ-45
Autres connecteurs Sans outil, bornes à pincement avec ressort, anti-vibration
Entrées et sorties générales 6 (configurables)
Sorties 12mA en tant que driver de LED
Type de relais (NO+NC+COM) 2A, 60W
Options Alimentation PoE, PoE+
PoE (Power over Ethernet) IEEE 802.3af standard, IEEE 802.3at
Consommation de puissance Au repos 3,5 W, max 12 W (selon le volume)
Sortie de ligne audio/ Signal de boucle inductive 0 dBV
Rétro-éclairage de touche LED
Indication d’appel Icônes / couleurs selon la réglementation concernant les malentendants
Indication ouverture porte Icônes/couleurs pour les malentendants
Technologie de l'afficheur PMOLED
Contraste de l'afficheur 20000:1
Luminosité de l'afficheur 120 cd/m2
PROCESSEUR / CHIPSET
Cœurs de processeur 4 x Cortex-A53
Vitesse d'horloge du processeur 1.6 GHz
RAM 512 MB LPDDR4
Flash 1 GB
Encodeur Vidéo MJPEG, H.264
Double image Oui
CONSTRUCTION
Dimensions (HxLxP) 305 x 120 x 73 mm
Dimensions avec montage encastré (HxLxP) 305 x 120 x 24 mm
Dimensions avec montage en applique (HxLxP) 305 x 120 x 86 mm
Poids 1.08 kg
Face avant 3 mm / 0.12” PMMA, impression en couleur au dos
Base / cadre 3 mm alliage d'aluminium - A413.0, AlSi12Fe, peint
Capot protection électronique Polycarbonate (semi transparent)
Joint TPV
Support de fixation Acier SECC
Touche 3 mm, Polycarbonate (transparent)
Longueur d’enfoncement du bouton 1.25 mm
Force d’activation de la touche 350 gf
Cycles de pression avant défaut 300 000
Protection du HP contre la pénétration d’objets de large diamètre Grille du haut-parleur 3D en aluminium moulé
Protection du HP contre la pénétration d’objets de petit diamètre Acier inoxydable, acoustiquement transparent
Conception anéchoïque La conception anéchoïque à flux ouvert élimine les «ondes stationnaires»
MISE EN RÉSEAU ET PROTOCOLES
Protocoles IPv4 (avec DiffServ), SIP, TCP, UDP, HTTPS, TFTP, RTP, RTSP, RTCP, SRTP, DHCP, SNMP, Vingtor-Stentofon CCoIP®, NTP, ONVIF, WS-Discovery
Protocoles LAN Power over Ethernet (IEEE 802.3 a-f), Power over Ethernet (IEEE 802.3at), Network Access Control (IEEE 802.1x)
Management et opération HTTP/HTTPS (Web configuration). DHCP et IP statique. Mise à jour logicielle automatique à distance. Surveillance centralisée
Fonctions de supervision avancées Ex : test réseau, test de tonalité, rapports d’état (uniquement sur AlphaCom et ICX AlphaCom)
Support SIP RFC 3261 (SIP base standard) RFC 3515 (SIP refer) RFC 2976 (SIP info), SIPutilisant TLS, RFC 5630 SIPS URI scheme
Support DTMF RFC 2833, 2976 (SIP info)
Intégration et API ICX/AlphaCom, Script (plugins)
ENVIRONNEMENT ET CONFORMITÉ
Indice de Protection IP IP 66, conformément à la norme EN 60529 (s'applique lorsque le TCIV-3+ est monté dans un boîtier applique TA-33))
Températures de fonctionnement -30° à 70° C / -22° à 158 ° F
Températures de stockage -40° à 70° C / -40° à 158 ° F
Humidité supportée < 95% (sans condensation)
Résistant UV Oui
CEM CE et FCC Part 15
CERTIFICATIONS
Conforme ONVIF Profile S
AUTRES SPÉCIFICATIONS
Information sur adresse IP Adresse IP donnée par diction vocale après le démarrage du système
Durée de vie du bouton > 1 000 000 cycles
Pays de fabrication Pologne

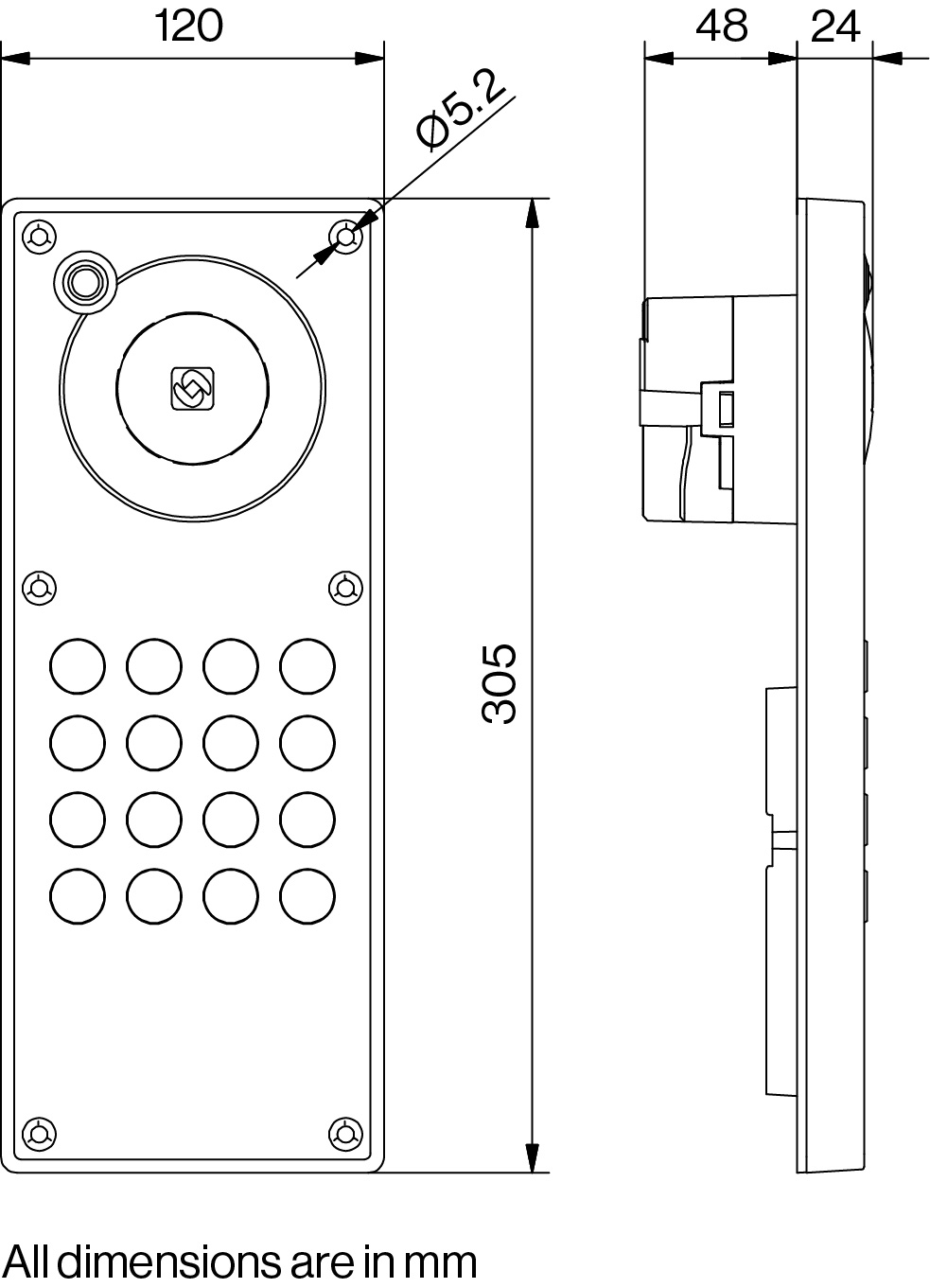

TEIV-1+ Keypad Intercom Dimensions













ITSV-4

ITSV-4

Téléphone vidéo IP HD avec écran 5"

ITSV-5 Front

ITSV-5

Poste IP tactile avec vidéo HD

TA-33 On-wall back box

TA-33

Boîtier applique pour Turbine Etendu

TA-34 Flush-mount back box

TA-34

Boîtier d'encastrement pour Turbine Etendu

1008331010_TKIV+

TKIV+

Module d'interphone vidéo et VoIP pour Turbine

Date Name Category Size Document
5.02.2024 FCC Declaration TEIV-x+ Declaration 110.35 KB Login to download
18.12.2023 A&E Specification 1008317110 TEIV-1+ A&E Specification 820.53 KB Login to download
30.11.2023 A100K12201 TEIV+ Mounting and Installation Manual Manual 1.75 MB Download
25.10.2023 CAD TEIV-1+ Turbine Extended IP Video with keypad and display CAD 2D 257.07 KB Login to download
12.10.2023 RoHS Declaration TEIV+ Declaration 90.66 KB Download
