HP-15TF

Référence Produit: 3006100056

Haut-parleur à chambre de compression, 15 W

IP66 IP-66
IP67 IP-67
  • Haut-parleur à chambre de compression pour applications dans espaces ouverts ou salles des machines
  • Parfaitement adapté aux systèmes de sonorisation et d'interphonie
  • Avec transformateur pour amplificateur de ligne 100 V
  • 2 presse-étoupes et 2 fusibles M20

Installation du haut-parleur :

  • Fixez le haut-parleur au mur ou au plafond à l'aide de 2 vis avec le support de fixation à pied
  • Enlevez le cache, introduisez le câble dans le presse étoupe, sélectionnez la prise de puissance adaptée et raccordez le câble au bornier à vis
  • Pour changer le positionnement du haut-parleur, ajustez l'étrier de fixation à votre guise en desserrant ou en serrant les vis

Afin d'obtenir des performances optimales, utilisez systématiquement le bon voltage et ne dépassez pas les limites de fréquences indiquées. N'ouvrez pas le haut-parleur tant que le courant n'a pas été coupé.

GÉNÉRAL
Matériau / Couleur ASA / RAL 7035

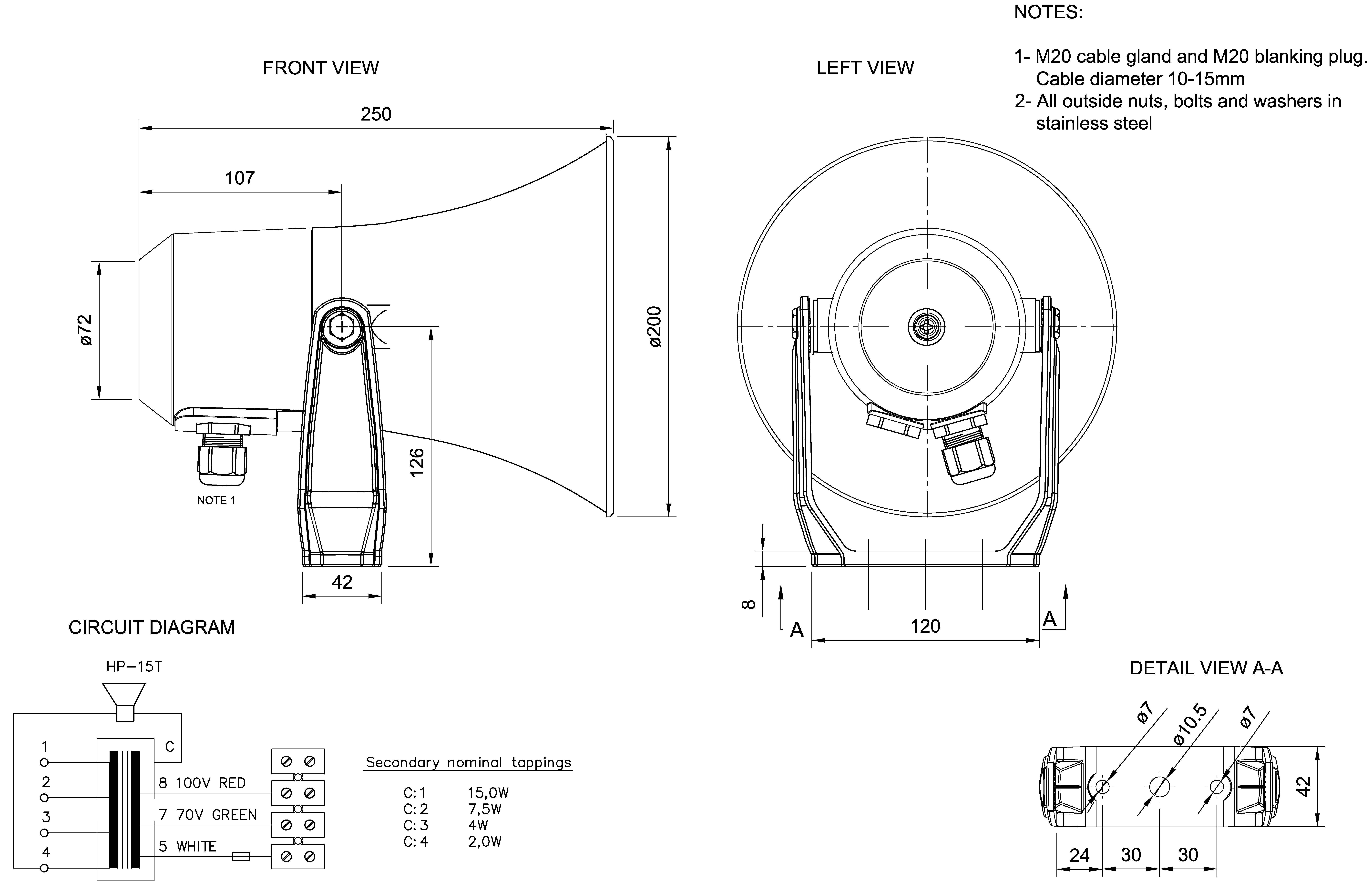

Dimensions (ØxP) 200 x 250 mm
Montage Étrier de fixation
Connecteur Raccordement vissé interne
Poids 1,7 kg
Températures de fonctionnement De -50°C à +90°C
Alimentation nominale / maximale 15W / 20W
Niveau de pression acoustique 1 W / 1 m 108 dB
Puissance nominale du niveau de pression acoustique 118 dB
Gamme de fréquence 330 - 8000 Hz
Directivité (-6dB) 1kHz / 4kHz 130° / 35°
Facteur de directivité Q 8,3
Indice de protection IP IP 66/67
VARIANTE DE PRODUIT
3006100051 HP-15/8 Haut-parleur à chambre de compression, 8 Ω, 15 W, IP-67

HP-15TF
